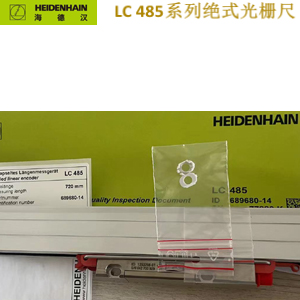

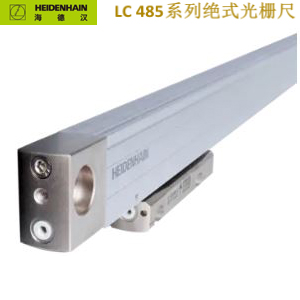

LC 485小截面绝对密封线性编码器
绝对式直线光栅尺
紧凑光栅尺外壳
也可提供功能安全特性
接口：EnDat、DRIVE-CLIQ
海德汉LC485光栅尺技术数据
订货ID号 Identnumber 测量长度
海德汉LC485光栅尺689680-01 70mm
海德汉LC485光栅尺689680-02 120mm
海德汉LC485光栅尺689680-03 170mm
海德汉LC485光栅尺689680-04 220mm
海德汉LC485光栅尺689680-05 270mm
海德汉LC485光栅尺689680-06 320mm
海德汉LC485光栅尺689680-07 370mm
海德汉LC485光栅尺689680-08 420mm
海德汉LC485光栅尺689680-09 470mm
海德汉LC485光栅尺689680-10 520mm
海德汉LC485光栅尺689680-11 570mm
海德汉LC485光栅尺689680-12 620mm
海德汉LC485光栅尺689680-13 670mm
海德汉LC485光栅尺689680-14 720mm
海德汉LC485光栅尺689680-15 770mm
海德汉LC485光栅尺689680-16 820mm
海德汉LC485光栅尺689680-17 920mm
海德汉LC485光栅尺689680-18 1020mm
海德汉LC485光栅尺689680-19 1140mm
海德汉LC485光栅尺689680-21 1240mm
海德汉LC485光栅尺689680-22 1340mm
海德汉LC485光栅尺689680-23 1440mm
海德汉LC485光栅尺689680-24 1540mm
海德汉LC485光栅尺689680-25 1740mm
海德汉LC485光栅尺689680-26 1840mm
精度等级 ±5.0µm
光栅周期 20.000µm
测量步骤1 10000纳米
紧固类型 端块+安装梁
端块 12A
输出信号 正弦电压信号（1Vpp）
输出代码 二进制的
数据接口 EnDat02带增量信号的同步串行EnDat 2.2
电源 3.6V...14V
电气连接 法兰插座，外螺纹，14针
特殊特性，线性编码器 无
